Šiame puslapyje stengsimės aprašyti praktinius JUNG gaminių panaudojimo būdus ir atsakyti į dažnai užduodamus klausimus.





























JUNG jungiklių komplektavimo principai

Visi JUNG jungikliai (ir kiti potinkiniai elementai) komplektuojami tokiu principu : potinkinis mechanizmas + dangtelis (klavišas, tv dangtelis ir pan.) + rėmelis (nuo viengubo iki penkiagubo).





   Kaip pavyzdį paimkim viengubo perjungiklio komplektacija AS500 serijos :

506U (potinkinis perjungiklio mechanizmas) + AS591WW (viengubas baltas klavišas) + AS581WW (viengubas baltas rėmelis).



Analogiškai komplektuojami ir elektroniniai potinkiniai elementai  : potinkinis elementas (dimeris, termostatas) + dangtelis (klavišas, radiobanginis klavišas, termostato ekranas ir pan.) + rėmelis (nuo viengubo iki penkiagubo).







   Kaip pavyzdį paimkim klavišinio universalaus dimerio su galimybe valdyti radiobangomis komplektacija AS500 serijos :

506U (potinkinis perjungiklio mechanizmas) + AS591WW (viengubas baltas klavišas) + AS581WW (viengubas baltas rėmelis).




Kištukiniai lizdai (rozetės) komplektuojami truputi kitaip - čia nėra dangtelių. Imama atitinkamo dizaino rozetė (jau komplekte su dangteliu) + rėmelis (nuo viengubo iki penkiagubo).





   Kaip pavyzdį  AS500 serijos kištukinio lizdo komplektaciją:

A520WW (baltas kištukinis lizdas) + AS581WW (viengubas baltas rėmelis)

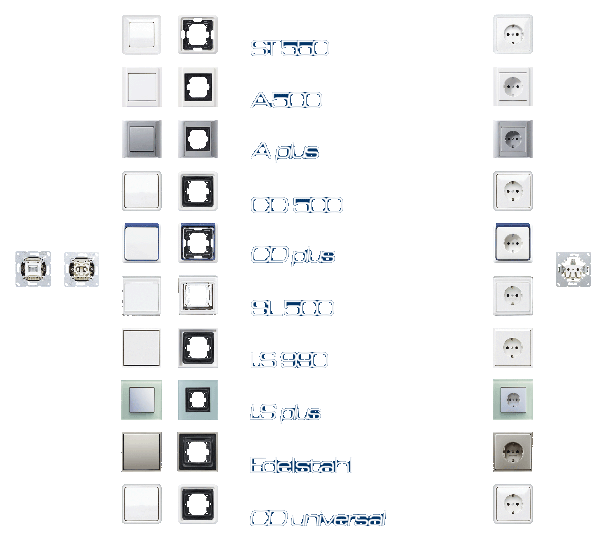

Visi potinkiniai elementai  yra universalūs - tai yra tinka visiems 13 JUNG dizainų (išskyrus Tecnoline). Todėl suinstaliavus potinkinius mechanizmus dizainą galima pakeisti labai greitai ir neperinstaliuojant sistemos. Pakeisti reiks tik dangtelius bei rėmelius.





Durų skambučio įrengimas panaudojant radiobanginius elementus

Problema : turime privatų namą su sklypu aptvetą tvora. Atvykę svečiai prie vartų turėtų kažkaip pranešti apie savo atvykimą namo šeimininkams kad būtų įleisti. Jei namas išanksto buvo suprojektuotas su vietiniu domofonu - jokios problemos nėra. Tačiau labai dažnas atvėjis kai tai nebuvo numatyta ir reikia naujai įrengti. Pirmas sprendimo variantas : nuo namo iki vartelių kasti griovelį ir jame klotį kabeliuką, name taipat atvesti kabeliuką iki patogios vietos. Daug darbo, sudarkyta aplinka ir namo apdaila. Antras spredimas - panaudoti JUNG radiobanginius elementus.















   Sprendimas : elegantiškas ir greitas. Naudojami elementai siųstuvui : JUNG universalus siųstuvas FMS 4 UP, potinkinis mygtukas 531U ir atitinkamo dizaino apdaila (pvz. AS500 serijai - AS591WW klavišas ir AS581WW rėmelis). Šiuos elementus sujungią pagal pridedamą schemą gausime siųstuvą kuris paspaudus mygtuką siunčia įjungimo komandą o jį atleidus išjungimo.

Kaip imtuvą galime panaudoti bet kurį rėlinį JUNG imtuvą (FA10UP, FA10EB) - prie jo prijungdami bet kokį standartinį durų skambutį.

Turint visus elementus - skambutį įrengsite per 10 minučių. Ir jokių griovių kasimo bei sienų daužymo....
